Учебник по созданию карт CS HL. Вентилятор



CS-MAPPER — Создание карт для
 CS.


Ссылки
Статьи

Учебник по созданию карт
Глава XX. Продвинутый маппинг.

§ 20.3 Вентилятор

Из данного материала вы узнаете, как можно сделать вентилятор. От вас потребуется знание следующих энтити-объектов:

Мы решили не создавать простой банальный вентилятор. Вместо него мы создали парочку ветровых мельниц, которые, впрочем, отличаются от вентилятора лишь внешне.

В результате мельницы будут выглядеть так:

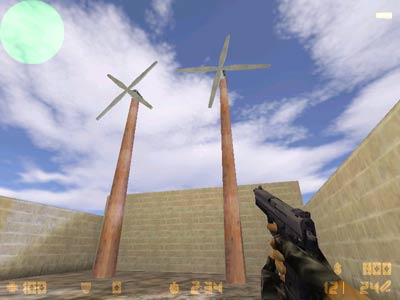

Так будут выглядеть в игре ветровые мельницы

В начале создадим пару вот таких вентиляторов (смотрите картинку ниже). Та как наш энтити-объект крутится, то не забудем и про ORIGIN-браш, который разместим ровно в центре, между 4-мя лопастями.

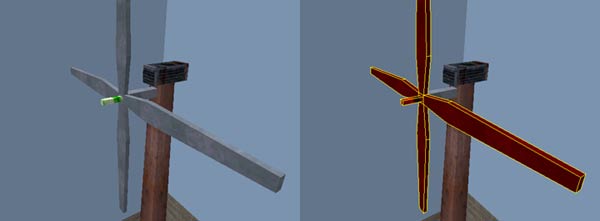

Создаем 2 вентилятора с ORIGIN-брашами

Теперь выделяем все четыре лопасти вместе с ORIGIN-брашем (как это изображено на картинке выше, справа) и превращаем нажатием комбинации клавиш [Ctrl-T] в энтити-объект func_rotating.

На картинке ниже видно, как расположен ORIGIN-браш относительно лопастей вентилятора.

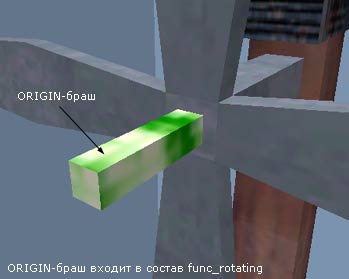

Так мы разместили ORIGIN-браш

Так как лопасти наших ветровых мельниц крутятся вдоль горизонтальных осей X или Y (сейчас мы это установим), а не вдоль вертикальной оси Z, то во флагах func_rotating нужно выставить или X Axis, или Y Axis.

Для определения оси, вдоль которой происходит крутёж :-) ставим в редакторе вид сверху (2D top), тогда ось Y будет направлена сверху-вниз, а ось Х — слева-направо (смотрите картинку ниже).

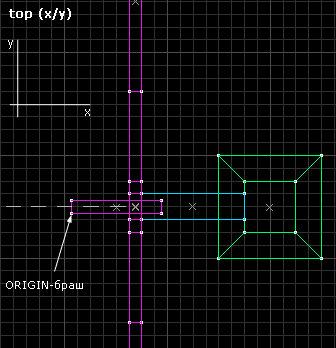

На виде сверху определяем ось, вдоль которой вращается вентилятор

Из картинки видно, что ось вращения лопастей, заданная ORIGIN-брашем, совпадает с осью X. А посему, во флагах нужно отметить: X Axis.

А вот какие флаги мы ещё выбрали для каждого из 2-ух вентиляторов:

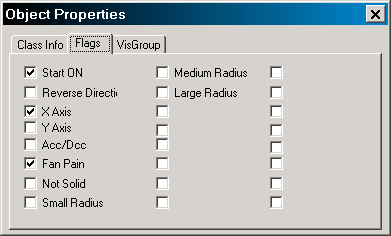

Флаги func_rotating

Start On — для того, чтобы вентилятор автоматом начинал вращение в начале раунда.
Fan Pain — чтобы наносил вред здоровью игроку, попавшему под всеперемалывающую силу лопастей :-)

Всё, что остаётся сделать, это добавить пару энтити-объектов ambient_generic — звуков вращающихся вентиляторов (смотрите картинку ниже).

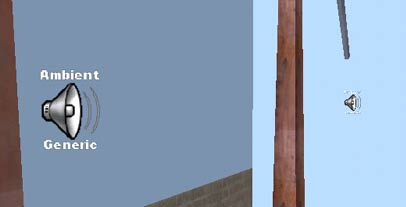

Около мельниц размещаем по одному объекту ambient_generic

В параметрах этих энтити-объектов указываем путь к файлу со звуком вращающихся лопастей.


Ссылки

fan_32.zip [30Кб] — в архиве карта-пример в форматах BSP и RMF.
