Учебник по созданию карт CS HL. Скалы



CS-MAPPER — Создание карт для
 CS.


Ссылки
Статьи

Учебник по созданию карт
Глава XX. Продвинутый маппинг.

§ 20.20 Скалы

Из данного материала вы узнаете о технике создания скал, которая была использована создателем карт N0TH1NG при изготовление уровня Cs_Siege.

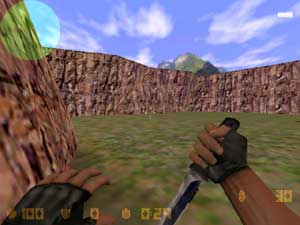

На рисунке ниже видно, как будут выглядеть скалы:

Так будут выглядеть скалы в игре


Способ изготовления подобных скал можно назвать «способом треугольников», так как скалы будут треугольными — иметь треугольные грани.

Что же, в самом начале около обычной отвесной скалы изготовим равный по высоте браш. Толщину выберем произвольно, к примеру, 64 юнита. На рисунке ниже браш показан в режиме работы с вершинами, так как сейчас нам понадобится совместить некоторые из вертексов.

Шаг 1. Делаем простой браш


Переведя браш в режим работы с вершинами, выбираем правые (верхний и нижний) вершины и совмещаем их с другими вертексами, как видно на картинке ниже (выбирать вершины удобно в трёхмерном виде, а совмещать и переносить в двухмерном виде).

При совмещении вертексов будет задан 1 вопрос: «Merge vertices?» («Совместить вертексы?»), обязательно отвечайте — Да.

Шаг 2. Совмещаем правые вертексы


Переносим левыю нижнюю вершину:

Шаг 3. Переносим левый нижний вертекс


И заканчиваем совмещением правой вершины с левой:

Шаг 4. Совмещаем правый и левый вертексы


Теперь можно скопировать полученный треугольный браш и вставить рядом его копию, как показано на картинке ниже. Здесь можно использовать зеркальное (горизонтальное или вертикальное) отражение браша (сочетания клавиш: Ctrl-I и Ctrl-L).

Шаг 5. Делаем копию получившегося браша


Таким же образом изготавливаются и прочие куски скал.

На следующем рисунке в двухмерном виде 2D-flat показаны скалы, расширяюшиеся как к верху, так и к низу.

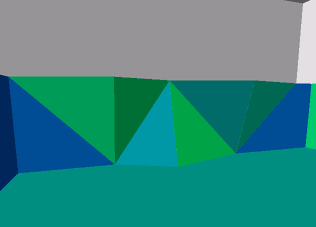

Вид 3D-flat



Ссылки

cliffs_32.zip [19Кб] — в архиве карта-пример в форматах BSP и RMF.
