Учебник по созданию карт CS HL. Вращающийся свет



CS-MAPPER — Создание карт для
 CS.


Ссылки
Статьи

Учебник по созданию карт
Глава VIII. Свет.

§ 8.6 Вращающийся свет

Из данного материала вы узнаете о том, как сделать вращающийся свет (как бы проблесковый маячок). Для создания данного эффекта вам потребуется умение работать с вершинами объектов, а также вы должны знать следующий энтити-объект:
Для начала сделаем маленький браш, который будет представлять из себя лампочку. Превратим его [Ctrl-T] в объект func_wall, чтобы он не разбивал на доп. полигоны стену, с которой соприкасается. Никаких параметров для данного func_wall выставлять не нужно.

Теперь перед лампочкой (func_wall) разместим источник света, простой light (смотрите картинку ниже).

Создаем под около лампочки объект light

А сейчас от вас понадобится умение работы с вершинами объектов. Мы приступаем к созданию формы вращающихся лучей. Мы будем использовать стандарную градиентную текстуру FADE2 или FADE, как это мы делали в материале про создание световых лучей. Важно! Необходимо правильно наносить текстуры на будущие лучи. Тёмные (чёрные) места должны находится у краев лучей, а светлые (жёлтые) в середине. Может быть, вам понадобится изменить масштаб (scale) текстуры, повращать её, применить различное выравнивание. Должно получиться примерно так:

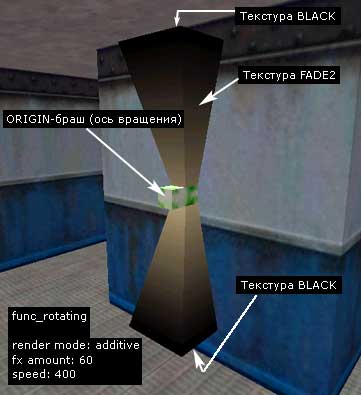

Создаем лучи из двух брашей (текстура FADE2) и браш-ось вращения (текстура ORIGIN)

Небольшой бело-зеленый браш — это ORIGIN-браш (обычный браш, окрашенный со ВСЕХ сторон спец. текстурой ORIGIN). Он нужен для любого вращающегося объекта, так как указывает ось вращения (в Учебнике есть подробный материал о правильном использовании ORIGIN-брашей). Так как у нас вращающийся свет, то данный браш нужно сделать.

Место размещения ORIGIN-браша очень важно. Так как наши лучи будут вращаться вдоль стенки, то ORIGIN-браш следует размещать между двумя лучами — ровно посередине. Для наглядности мы удлиннили ORIGIN-браш по той оси, вдоль которой будет происходить вращение. На картинках ниже показаны вид сбоку и спереди.

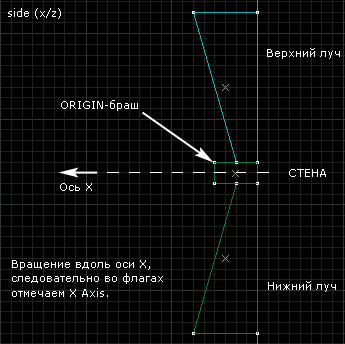

Определение оси вращения при помощи флагов

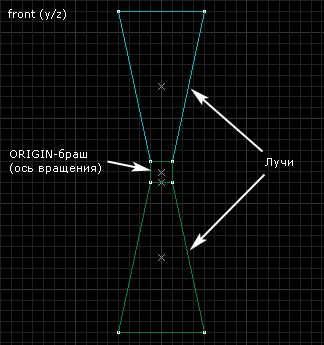

Размещение оси вращения (ORIGIN-браша)

Следующий важный момент. Превращаем сделанные 2 браша (луча) и ORIGIN-браш в единую энтити func_rotating. Для этого выбираем с зажатой клавишей Ctrl оба луча и ORIGIN-браш. Нажимаем [Ctrl-T] и в списке выбираем func_rotating.

Теперь выставим параметры func_rotating:

Render Mode — Additive (чтобы лучи были прозрачными);
FX Amount — 60 (прозрачность лучей, чем больше значение, тем яснее видны лучи. Максимум: 255);
Speed — 400 (скорость вращения лучей, можно попробовать разные значения);
Остальные параметры пока оставим как есть.

Помимо параметров нужно обязательно выставить некоторые флаги (смотрите картинку ниже).

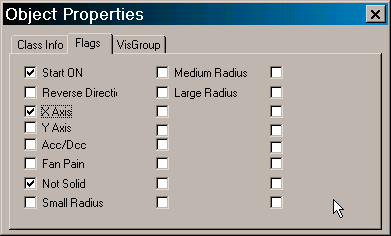

Выставляем флаги у объекта func_rotating

Start ON — чтобы лучи начали вращаться автоматом в начале раунда;
Not Solid — нужно, чтобы игрок мог свободно проходить через лучи. Иначе он будет задевать о них башкой :-)
X Axis — здесь определяется ось вращения лучей. Возможные значения: X Axis или Y Axis. Если оставить эти флаги неотмеченными, то лучи будут крутиться вокруг вертикальной оси Z, которая на любом виде (кроме 2D top) идёт снизу-вверх.


Определение оси вращения

Давайте подробнее остановимся на данном очень важном моменте — определение оси вращения.

ORIGIN-браш, включенный в состав объекта func_rotating своим центром определяет точку в пространстве, вокруг которой крутится энтити-объект. А сама ось вращения выбирается во флагах: или X, или Y. Помните, что если флаги не отмечены, кручение будет происходить вокруг вертикальной оси Z (смотрите две картинки выше).

Лучи готовы. Компилируем, запускаем и видим следующий результат:

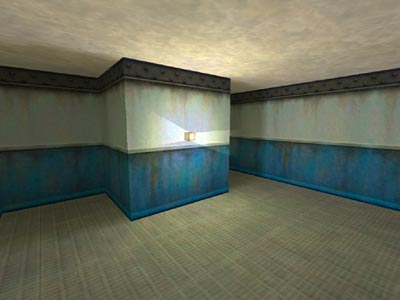

Так выглядят вращающиеся лучи в игре

Если нужно, чтобы лучи крутились в противоположном направлении, то необходимо отметить флаг Reverse Direction.


Ссылки

rotating_light_32.zip [9Кб] — в архиве карта-пример в форматах BSP и RMF.
