Учебник по созданию карт CS HL. Крыша, как на cs_assault



CS-MAPPER — Создание карт для
 CS.


Ссылки
Статьи

Учебник по созданию карт
Глава XVIII. Крыши.

§ 18.2 Крыша, как на cs_assault

Из данного материала вы узнаете, как создать наклонную крышу как на карте Cs_Assault.

Ангар, над которым мы будем строить крышу, будет выглядеть так:

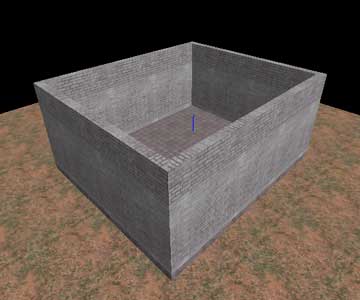

Ангар без крыши

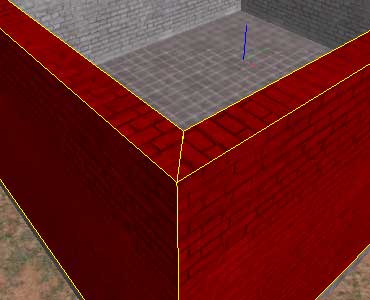

Сделаем стены ангара трапецевидными (это нам понадобится позднее):

Стены ангара делаем трапецевидными


Теперь на некоторой высоте над ангаром расположим плоскую часть крыши, от которой к стенам пойдут наклонные части.

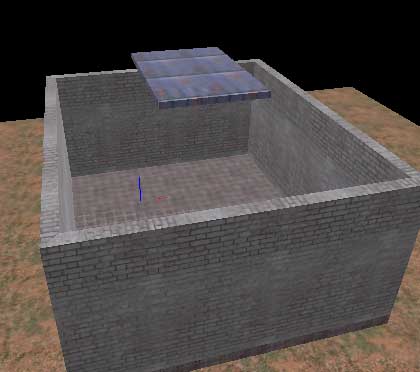

Создаем плоскую часть крыши


Начинаем делать наклонные части крыши. Создаем браш с длиной равной длине ангара и шириной от начала ангара до плоской части крыши, хотя размеры сейчас не главное. Потом мы можем манипуляцией с вертексами сделать крышу нужного размера.

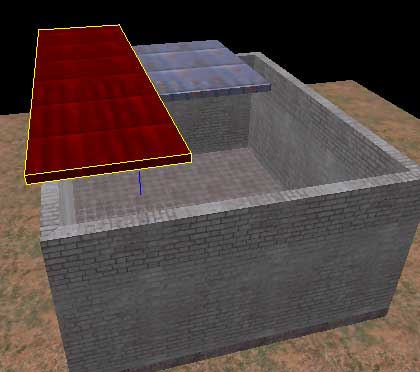

Создаем браш с длиной равной длине ангара и шириной от начала ангара до плоской части крыши


Ставим 2D-вид и, перемещая вершины, делаем наклон крыши. Обратите внимание, что начало данной наклонной части крыши (на картинке — слева) совпадает с левой стороной стены.

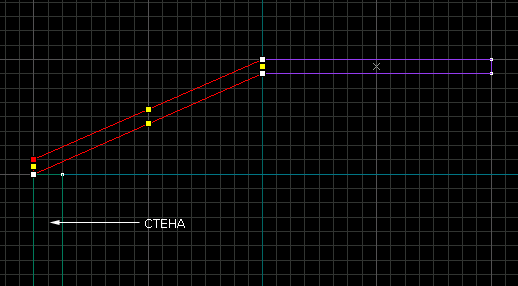

На 2D-виде определяем наклон крыши

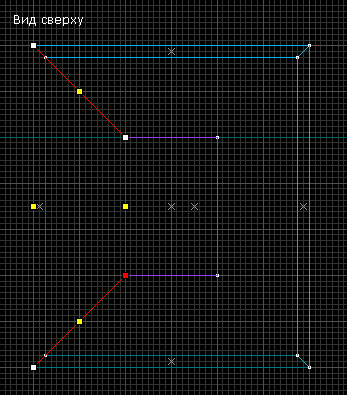

На виде сверху (2D top), перетаскивая вершины, делаем из прямоугольного уже наклонённого браша — трапецевидный.

На виде сверху превращаем прямоугольный браш в трапецевидный


Таким же макаром создаем остальные три наклонные части крыши. В результате крыша ангара дожна будет выглядеть примерно так:

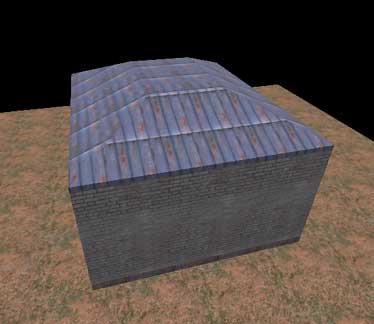

Так выглядит готовая крыша ангара


На этом можно было бы остановиться, но... посмотрите, как выглядит стык наклонной крыши и стен ангара изнутри. Вы видите, что стена и крыша образуют некую «полочку», если она вам не нравится (а нам она не нравится :), ее можно убрать, подняв внутренние вершины стен.

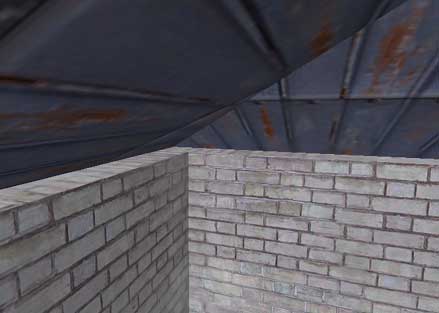

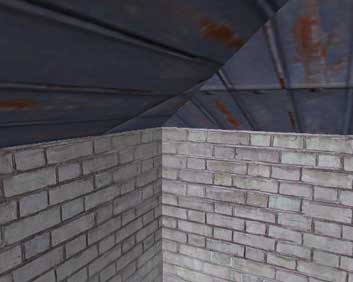

Так выглядит стык крыши и стен ангара изнутри

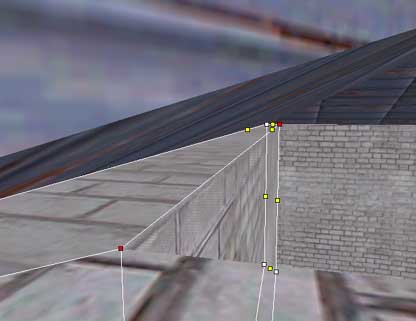

Выделяем внутренние вершины стены и на подходящем двухмерном виде поднимаем их вверх так, чтобы «полочка» исчезла.

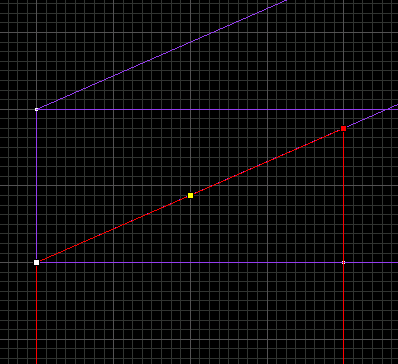

Может быть, придётся уменьшить шаг сетки до 1 юнита, чтобы стенка лучше состыковалась с внутренной стороной наклонной части крыши.



Вот теперь никакой «полочки» нет — стены плотно состыкованы с наклонной крышей.


Глава XVIII. Крыши.

§ 18.1   Простая наклонная крыша
§ 18.2   Крыша, как на cs_assault

К оглавлению Учебника
