Текстуры с альфа-каналом

From HalfLife 2 Knowledge Base

Как создавать прозрачные текстуры в Photoshop 8

Итак, у нас есть изображение, и мы хотим сделать из него прозрачный материал, погнали:

Для достижения необходимой цели нам нужно осуществить процесс, состоящий из 4 шагов(о как загнул:)):

1. Создать само изображение

2. При помощи Photoshop`а создать альфа-канал и сохранить его вместе с изображением в TGA-файл

3. Конвертировать TGA-файл в формат VTF

4. Отредактировать VMT-файл данного материала

 Что ж, приступим...


Я надеюсь у вас есть хотя бы одно: ). В моем случае это текстура стекла в формате bmp с глубиной цвета 24 бит.

Размер должен быть кратным 16: 32x32 64x64 128x64 и т.д. Максимум - 2048x2048.

Назовите его myglass.bmp.

Создание альфа-канала

Откройте изображение в Фотошопе. В меню выберите Window?Channels и выберите закладку Channel - появивится окно с RGB-каналами(не забудьте выбрать RGB-режим правки изображения -  меню Image?Mode?RGB).

Теперь нам нужно создать альфа-канал. Посмотрите на наше изображение по очереди во всех 3-х каналах: Red(красный), Green(зеленый), and Blue(синий) - и выберите тот канал, который выглядит наиболее белым/светлым

В моем случае - это синий канал(blue)

Перетащите его мышкой на значок создания нового канала как это показано на рисунке и у нас появиться новый канал по имени blue copy(или alpha 1 - смотря какой Фотошоп).

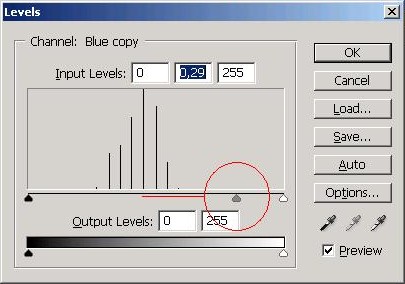

Теперь нажмите ctrl+L для обработки прозрачности. При помощи серой пипки отрегулируйте прозрачность по вкусу: чем темнее будет получившийся канал, тем прозрачнее бутет материал в игре.

В нашем случае лучше не делать слишком большую прозрачность, а поставить на полпути от центра к краю(см. рисунок).

Нажмите OK и сохраните наше изображение как myglass.tga в папке hl2/hl2/materialsrc(можно, конечно и в другой папке, но очень рекомендую сохранять именно сюда). Важно: при сохранении выберите глубину цвета 32bits.

Конвертация TGA-файла в VTF формат

Это самый легкий этап в нашем нелегком деле;): нужно всего лишь запустить vtex.exe (лежит в папке bin) со специальными параметрами.

А в нашем случае такой:
D:\hl2\bin\vtex.exe -mkdir -shader VertexLitGeneric D:\hl2\hl2\materialsrc\myglass.tga

Есть 3 или(более: )) способа запустить все это чудо:
 - написать приведенный выше текст при помощи Винды: Пуск?Выполнить;
 - написать приведенный выше текст в командной строк Винды: Пуск?Все программы? Стандартные?Командная строка;
 - создать bat-файл, написать в нем нужный текст и запустить его(файл) - самый удобный способ ИМХО

Теперь вам осталось переместить полученные myglass.vtf и myglass.vmt в папку materials/glass.

Редактируем VMT-файл

В VMT-файле прописывается все свойства материала, его можно редактировать с помощью любого текстового редактора(ИМХО лучше все для этого подходит "Блокнот"). Вот что там будет написано:

А вот что должно получиться(т.е. вы сами должны это написать; )):

О, да!
Вы сделали это!!!

Покройте что-нибудь в Хаммере нашим материалом и, о чудо, это что-нибудь с вашим материалом - прозрачное!!!:):

Автор: Smith.

Перевод AndrewDragon`а
Приятного вам маппинга:)
